アンダーホールナット

寿精密 独自開発アンダーホールナットとは?

アンダーホールナットは、金属ナット並みに締付したいというご要望から誕生した製品で、熱可塑性エラストマーを使用したナットです。
弾性変形(元に戻る性質)を利用することで、強い締付トルク強度を誇り、幅広い用途に使用することができます。

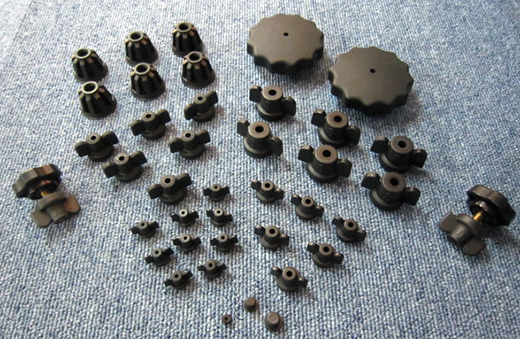

  • アンダーホールナットの画像

    アンダーホールナットの特徴

    • 締結が簡単(ねじっても押してもOK)
    • 軽量である
    • 弛まない
    • 錆びない
    • 防水性・防塵性抜群
    • 電位間腐食が生じない
    • オーバートルク管理が不要
    • 絶縁効果
    • 標準ナットの脱落防止及び、弛み防止効果抜群
  • アンダーホールナットが使用されている自動車の画像

    アンダーホールナットの使用用途

    • 自動車関連
    • 電設関連
    • 農機具関連
    • 電動工具関連
    • 建築関連
    • 充電・弱電関連(アンテナ・BSアンテナ・太陽電池・LED関連など)
    • 舶用関連
    • 自動工作機械関連

各種試験データData

(U.H.N)の耐薬品性

薬品種類 室温23℃ 7日間侵漬後の結果
ASTM 1.2.3号油 安定 (体積変化率0~3%)
ディーデル油 安定 (体積変化率0~3%)
苛性ソーダ10%水溶液 安定 (体積変化率0~3%)
硫酸・塩酸3N 安定 (体積変化率0~3%)
オゾン 安定 (体積変化率0~3%)
食塩水 安定 (体積変化率0~3%)

海水に3週間侵漬状態

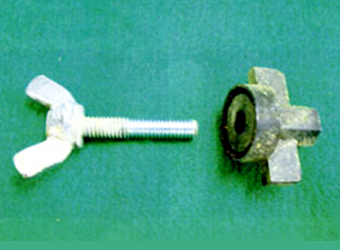

  • 蝶ボルトに部白錆び発生が発生している画像

    蝶ボルトに部白錆び発生

  • U.H.N取り外し後の蝶ボルトの錆び状態の画像

    U.H.N取り外し後、蝶ボルトの錆び状態(U.H.N部錆び発生なし)

(U.H.N)の機械的性質

サイズ 締結トルク値
(kgf-cm)
空転トルク値
(kgf-cm)
圧力入力値
(kg)
圧力値
(kg/cm)
M5・・・S(ソフト)1 0.5 5.0 11.0 0.025UP(OK)
2 0.5 5.0 10.0 0.025UP(OK)
3 0.5 4.0 11.0 0.025UP(OK)
M5・・・R(レギュラー)1 2.0 7.0 20.0 0.025UP(OK)
2 2.0 8.0 21.0 0.025UP(OK)
3 2.0 8.0 20.0 0.025UP(OK)
M6・・・S(ソフト)1 2.0 7.0 20.0 0.025UP(OK)
2 2.0 7.0 20.0 0.025UP(OK)
3 2.0 7.0 20.0 0.025UP(OK)
M6・・・R(レギュラー)1 10.0 15.0 30.0 0.025UP(OK)
2 9.0 15.0 30.0 0.025UP(OK)
3 10.0 14.0 31.0 0.025UP(OK)

海水に3週間侵漬状態

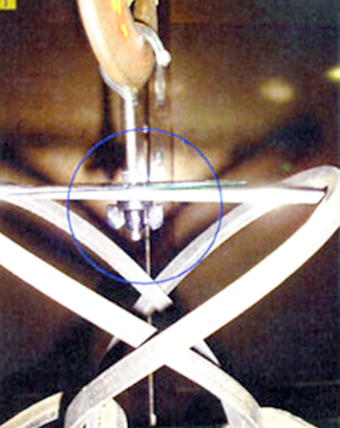

  • 蝶ボルトに部白錆び発生している様子の画像

    蝶ボルトに部白錆び発生

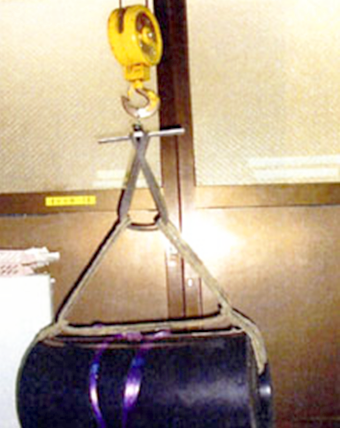

  • 重さ50kgで引張試験をしている様子

    引張試験状態(荷重50kg)

アンダーホールナットについての詳細は株式会社青山産業研究所株式会社丸エス捻子製作所のサイトをご覧ください。
