成形工場設備紹介

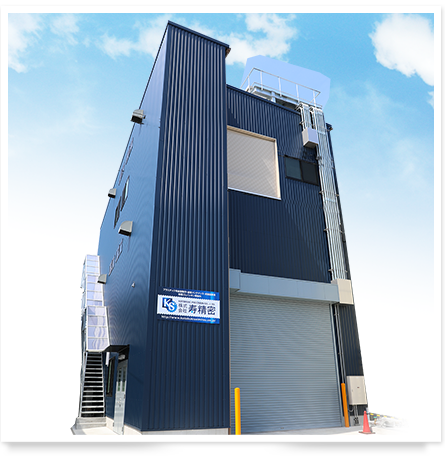

成形工場の外観

令和2年5月に完成、稼働を開始しました。
金型製作から試作・量産まで一貫生産が可能。
金型製作後の試作成形も自社で行います。

トライ成形の依頼について、使用材料の問題や金型の仕様問題などが理由で困ったことはありませんか?
弊社では、全ての成形機に耐摩耗性スクリューを採用しガラス含有樹脂の成形も可能です。
エアーシリンダー 油圧シリンダー ネジ抜き制御についても、各成形機に設置 することで、様々な製品形状への対応が可能です。
樹脂材料についても、手配の御協力させていただきます。
弊社の母体は金型製造です。成形品の形状変更・改造も一貫して請け負うことで 御客様の要求をジャストタイムに答えることを信条にしています。
シリンダー等、金型と成形機の接続について加工が必要な場合でも弊社であれば対応可能です。

樹脂の乾燥時間や事前の手配について困ったことはありませんか?
弊社が採用するラピッドドライヤーは一般の除湿機とは違い
タンクを加圧状態で乾燥を行うので、短時間かつタンク内を均一に除湿し少量の使用でも安定した状態を保てます。
時間の短縮が可能になることで、材料を先行して納入いただく手間が省けます。
(樹脂により異なりますが、半分の時間で乾燥可能です)
循環型とは異なり、乾燥時に発生したガスは解放されるので、材料にガス滞留がなく製品が安定します。

設備一覧Equipment

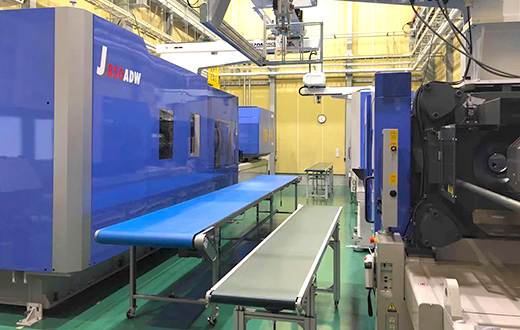

  • 1F 成型機外観280t 450t 850t1F 成型機280t 450t 850t

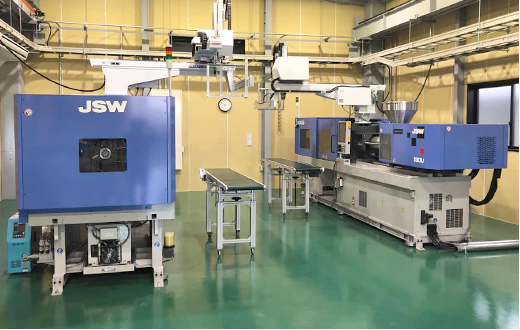

  • 2F 成型機100t 180tの外観2F 成型機100t 180t

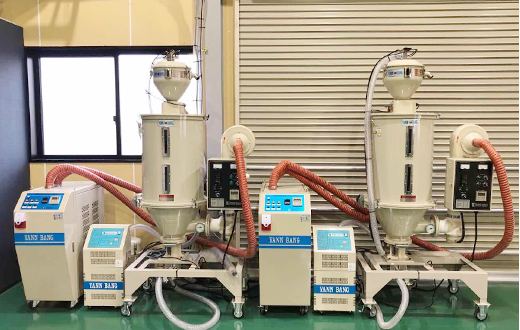

  • ジェットローダー 乾燥機 ラピッドドライヤーの外観ジェットローダー 乾燥機 ラピッドドライヤー

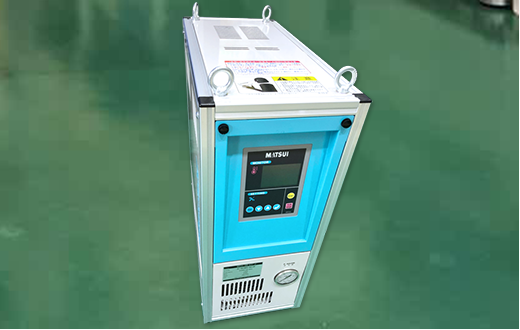

  • 温調機MCH88-CT-Jの外観温調機MCH88-CT-J
メーカー 機種 スクリュー径 ダイバー デーライト 台数
JSW J100ADS-180U 40 460×460 910 1
J180ADS-300U 46 590×560 1070 1
J280ADS-890U 66 730×630 1320 1
J450ADS-2300H 84 900×810 1700 1
J850ADW-5200H 110 1320×1320 2300 1
機械名称 メーカー名 型式 台数
松井製作所 松井製作所 MCH-88-CT 2
MCLH-55-CT-J 2
チラー MCC-i-20 1
MCC5-03 1
5軸取り出し機 スター精機 成型機各機に設置 5
コンベア 5
天井クレーン 三菱ホイスト 1F: 7.5t 2.8 計2
2F: 2t 1
エレベーター 載積重量 2t 1
